CNC繞線機繞線舉例操作
發布于：2014-10-31 點擊量：
CNC繞線機繞線舉例操作
HY-R06 CNC繞線機是實用實際繞線線徑：∮0.03-0.6mm；以下跟大家舉例CNC繞線機繞線操作。
CNC繞線機試輸入以下資料(假設繞線資料指定儲存在第2～3步序之內) 第一組資料 第二組資料 起繞點： 未定 999.99 幅 寬： 30.00MM 30.00MM 線 徑： 0.230MM 0.450MM 總?cè)?shù) ： 500.0圈 100.0圈 起繞慢車： 2.0 圈 2.0圈 停止慢車： 5.0 圈 5.0圈 高 速： 50% 35% 低 速： 8% 8% 后 退： 0 0
注：第二組資料的起繞點被設定為999.99時，表示在該步序開始繞線時，排線桿以上一步序結束時所在位臵繼續排線，幅寬及左右邊界與上一步序相同，排線方向亦不改變。 2.8.1.使用范圍指定
1、起始步序設定：[起始步序][2][輸入]
2、結束步序設定：[結束步序][3][輸入]

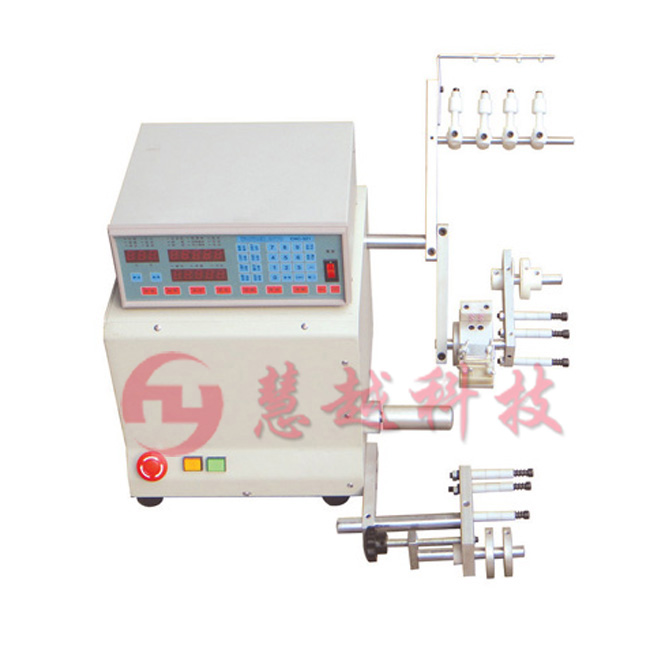

CNC繞線機參考圖：
